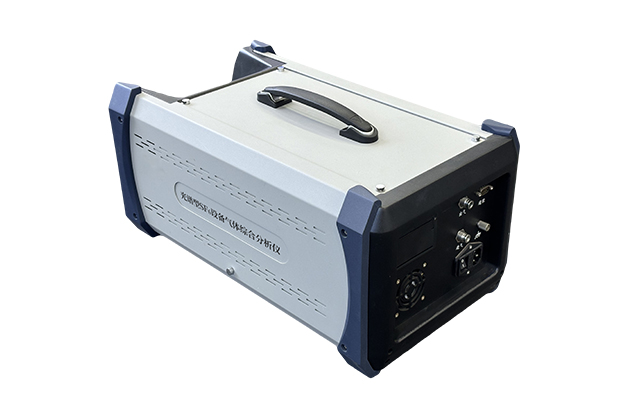

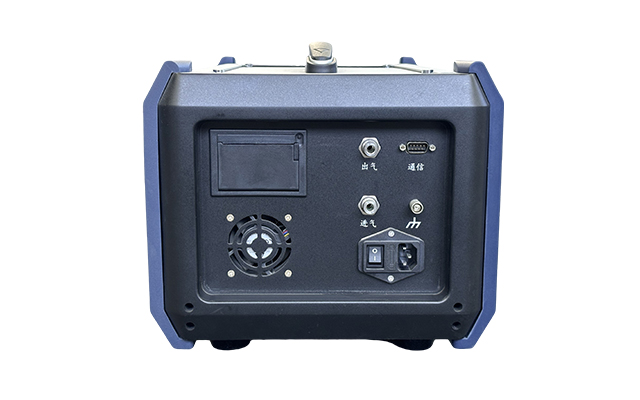

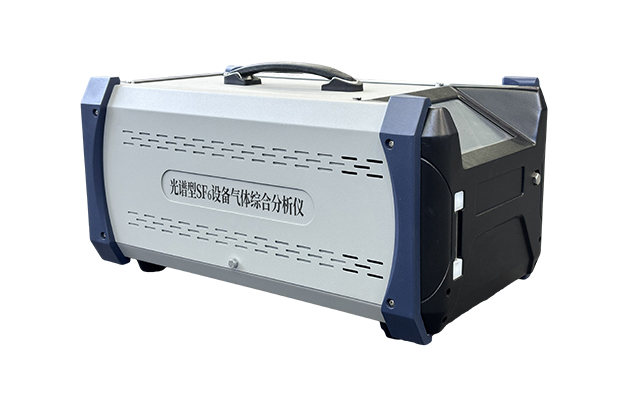

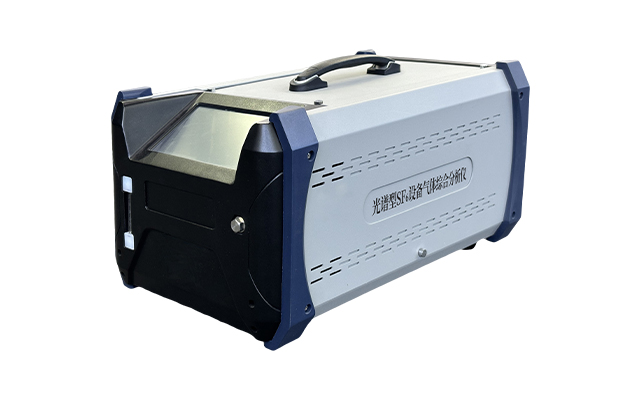

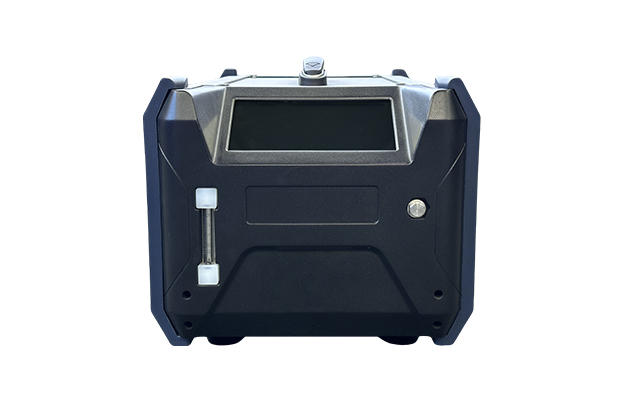

GW-6000型光譜型SF?設備氣體綜合分析儀是我公司針對電力領域SF?絕緣氣體微量分解產物而開發的純光學氣體分析儀。該分析儀采用了自主知識產權的長光程氣體吸收池(L-Cell),結合190-230nm深紫外差分光譜技術(DOAS)實現了針對SO?、HF、H?S等氣體的精確測量，同時選用紅外波長濾波(GFC)技術的紅外氣體傳感器針對CO進行分析，具有高分辨率、低檢出限，快響應性等特點，快速準確地判斷出SF?斷路器、互感器、GIS和變壓器等電氣設備內部早期故障。
測量氣體 SO2、H2S、CO、SF6
測量范圍 0~100ppm、0~100ppm、0~500ppm、0%~100%
技術原理 DOAS+GFC+NDIR
應用領域 煤礦電力 -SF6分解產物檢測
選取吸收更強的氣體吸收波段，更好的檢測效果和精度。
長光程光學檢測技術，光程2米以上，真正實現0.1ppm直測，非算法擬合。
SO、和HS采用改進型紫外差分光譜（DOAS），與傳統的技術相比，測量精度不受水分和粉塵影響。
CO采用紅外波長濾波技術（GFC）搭配長光程氣室（L-Cel），更低的檢出限更好的抗干擾性能。
光源采用高穩定性脈沖氙燈或者脈沖直流紅外光源，儀器具有更長的壽命。
模塊化設計，光源、光譜儀、核心電路、氣體室、傳感器等采用模塊化設計，可靠性高、可擴展性好、維護方便。
| 檢測組分 | SO?、H?S | CO | 濕度 | 純度 | ||||
| 檢測原理 | 紫外差分吸收DOAS | 波長濾波紅外波GFC | 激光微水 | 熱導 | ||||
| 量程 | (0~100)ppm | (0~500)ppm | (0~1650)ppm | (0~100)% | ||||
| 示值誤差 | 0~10 | ≤±1ppm | 0~50 | ±1.5ppm | 0~500 | ≤15ppm | ≤±0.3% | |
| 10~100 | ≤±5.0% | 50~500 | ±4.0% | 500~1650 | ≤±3.0% | (體積分數) | ||
| 重復性 | 0~10 | ≤0.3ppm | 0~50 | 1.5ppm | 連續3次測量值偏差 | ≤2.0% | ≤0.2%(RSD) | |
| 10~100 | ≤2.0% | 50~500 | 3.0% | |||||
| 最小檢測量 | ≤0.5ppm | ≤0.5ppm | ≤5ppm | ≤0.1% | ||||
| 響應時間 | 60s | 60s | 60s | 60s | ||||
| 采樣方法 | 抽取式 | |||||||
| 氣體流量 | 500mL/min | |||||||
| 預熱時間 | 30min | |||||||

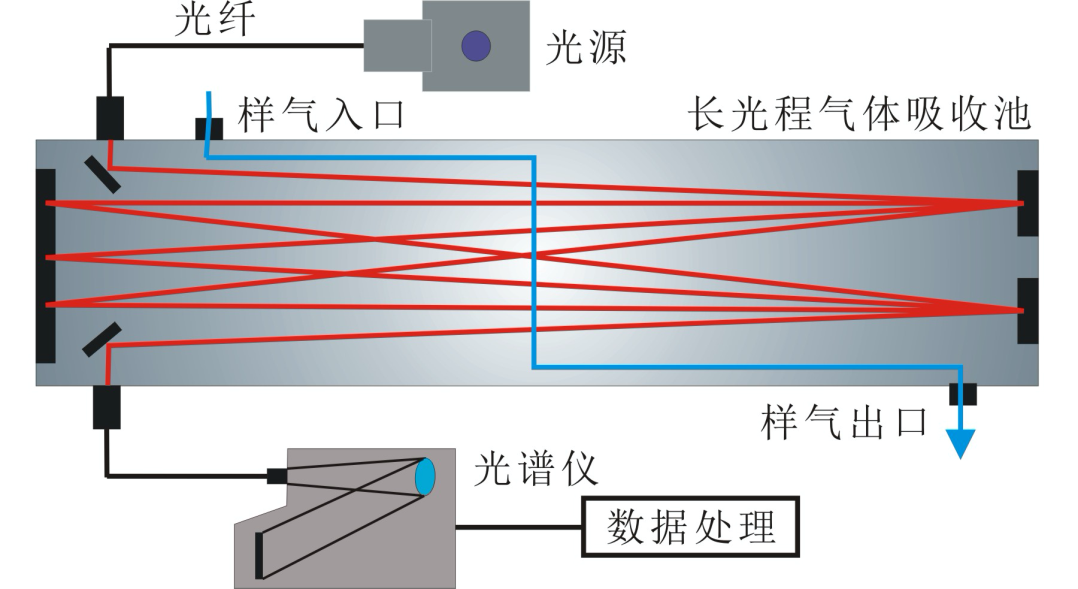

其原理為利用氣體分子的差分吸收，在紫外及近紫外區，分子吸收光譜源于電子躍遷，含慢變寬帶與快變窄帶吸收；去除寬帶后的窄帶即差分吸收，對應差分吸收截面；通過比較被測氣體差分吸收光譜與該截面，經最小二乘法擬合計算其濃度。

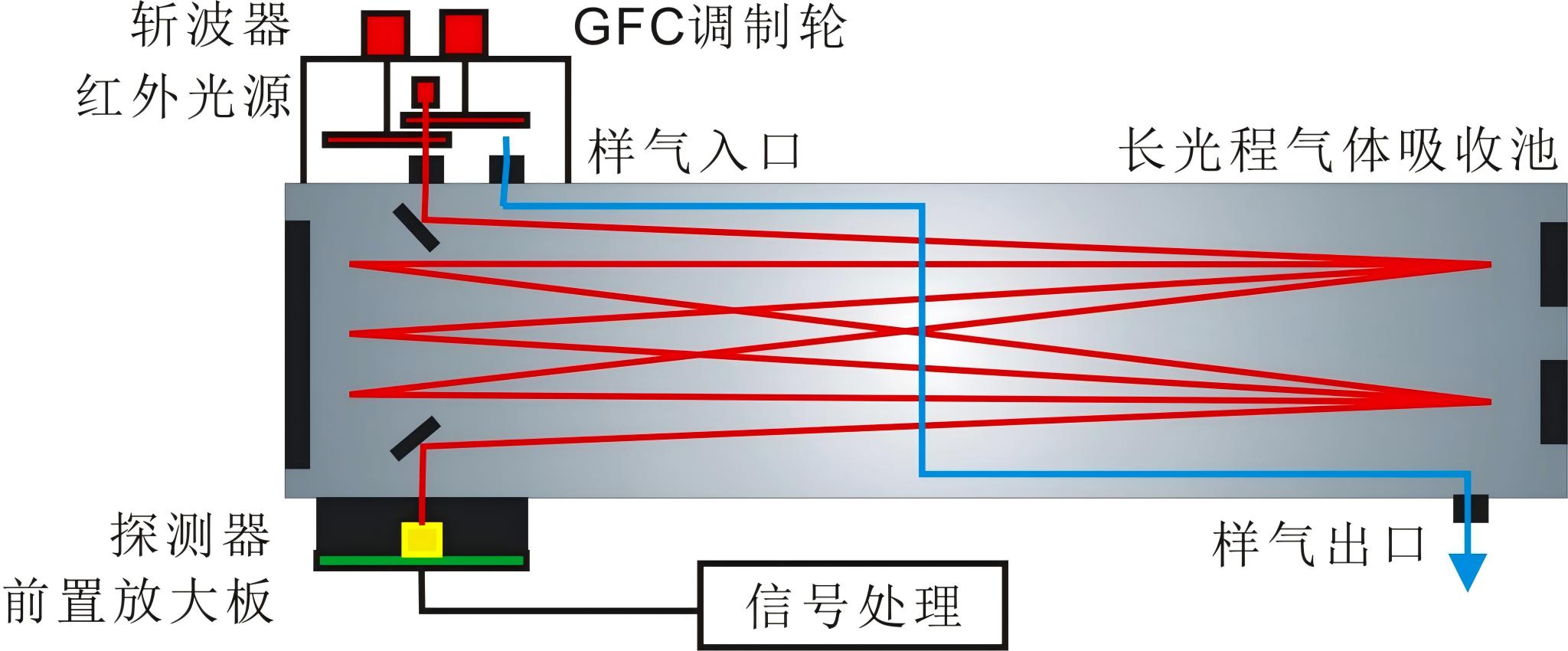

進口紅外光源提供穩定紅外光，滿足紅外氣體吸收池測量；高靈敏探測器搭配定制高選擇性濾波片，篩選特定波長光，輸出含濃度信號的電壓波形，經微處理器采集、計算及校準得濃度信號并數字輸出，同時自動補償光源強度變化及光學器件污染影響。

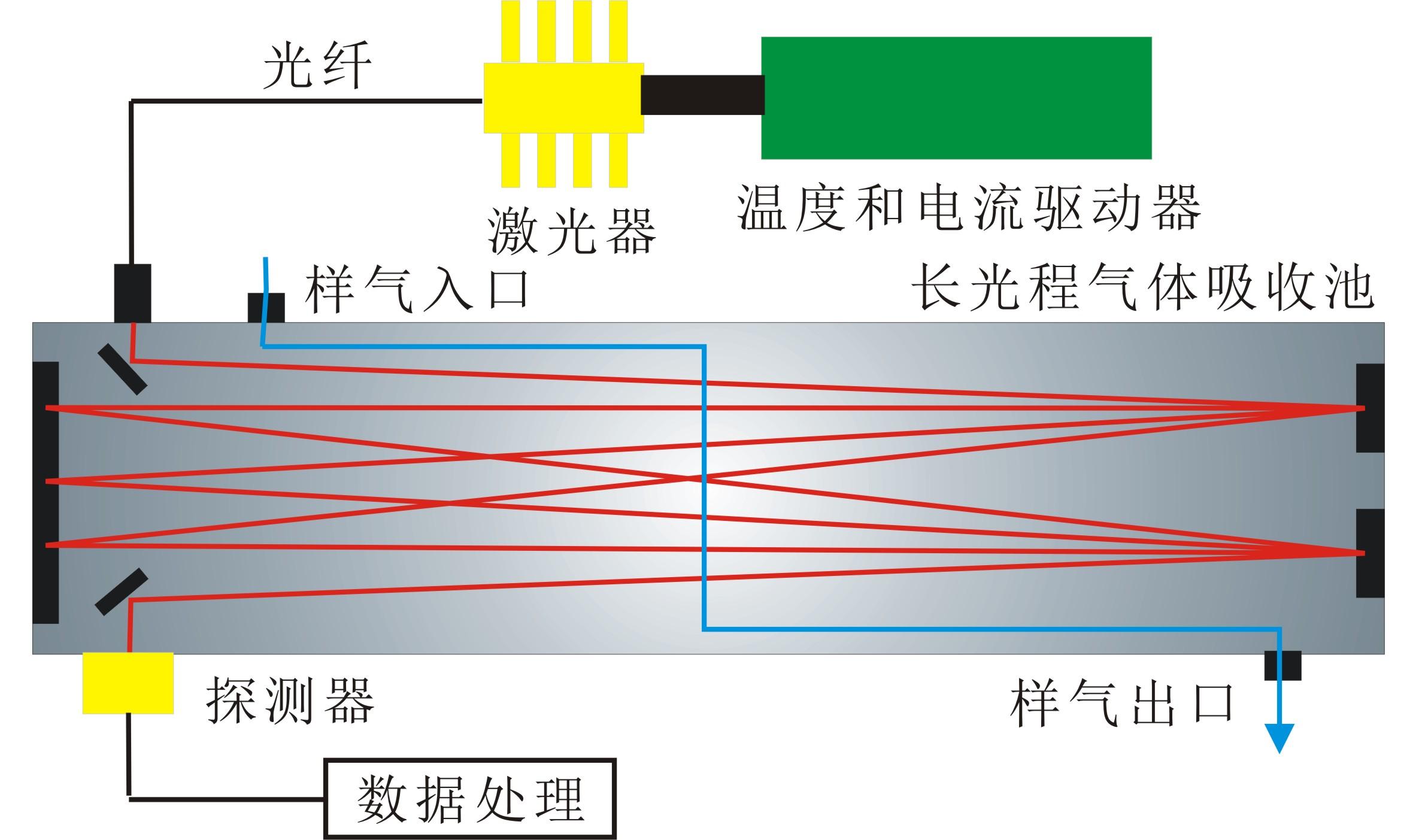

利用半導體激光器的波長可調特性，在水分子特有的吸收線附近掃描光束。激光穿過氣體池，當光波長與水分子吸收線重合時，光強會出現微弱衰減。通過調制激光波長并對探測信號進行諧波解調，可顯著提高靈敏度。

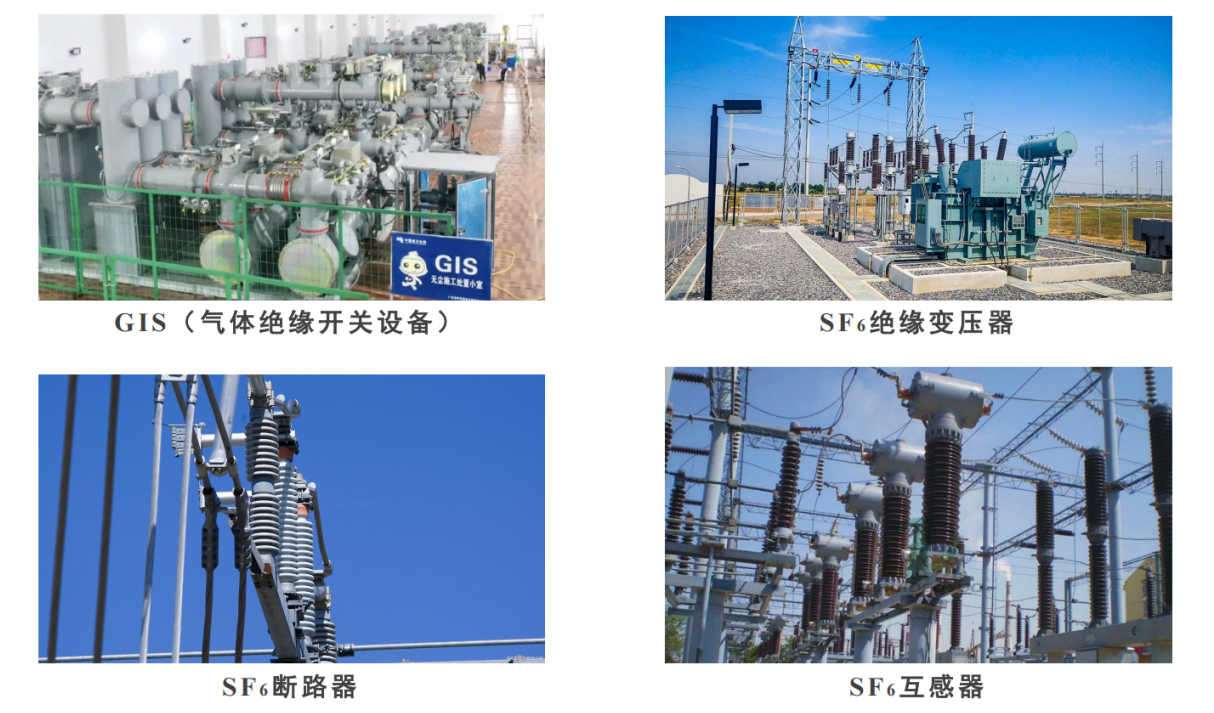

廣泛應用于電力領域SF?絕緣氣體微量分解產物檢測。
貴州六盤水某供電局SF6設備氣體分解產物濃度測試應用項目
貴州電力科學研究院SF6設備氣體綜合檢測測試項目
國網湖南超高壓變電公司瀟湘站SF6分解產物帶電檢測項目
